Устройство гидромолота

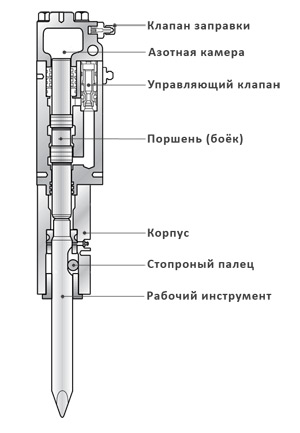

Составные части гидромолота

Основной частью гидромолота является его корпус. Внутри него находится цилиндр, по которому движется боёк, совершающий удары по рабочему инструменту (пике). В некоторых моделях в качестве цилиндра используется специальная гильза, но чаще его формируют внутренние стенки самого корпуса.

В верхней части современного гидромолота находится азотная камера, снабженная клапаном для заправки и контроля давления. Азот используется как упругое тело. Он даёт дополнительное давление на боёк, когда тот движется в направлении пики, и обеспечивает буферное действие в обратном направлении.

Рабочий инструмент находится в нижней части гидромолота. Как правило, это пика. В зависимости от вида выполняемой работы, она может быть разной формы: зубилом (клин), пирамидой, конусом и долотом. Пика движется по запрессованным внутрь корпуса втулкам. Они смазываются при помощи специальной масленки (тавотницы), уменьшая тем самым трение и продлевая срок службы гидромолота. Рабочий инструмент удерживается внутри корпуса стопорным пальцем.

Между азотной камерой и рабочим инструментом расположен боёк, т.е. поршень. Его приводит в движение масло из гидросистемы экскаватора (погрузчика). Герметичность гидроцилиндра обеспечивают уплотнения в его верхней и нижней частях. Циклом работы гидромолота управляет специальный золотниковый клапан, регулирующий давление масла в цилиндре.

Работа гидромолота

Итак, для работы от гидросистемы подключают гидромолот на экскаватор или погрузчик. Когда боёк находится в нижней части гидромолота, открывается клапан и гидронасос закачивает в цилиндр масло. Давление масла больше давления в азотной камере, поэтому поршень поднимается вверх, сжимая азот.

Когда боёк достигает крайней верхней точки, золотник закрывает клапан, по которому поступает масло. Вместо него открывается сливной клапан. Масло уходит из цилиндра в магистраль гидросистемы, а поршень под давлением азота стремится вниз, совершая удар по рабочему инструменту.

В некоторых моделях гидромолотов вместо азотной камеры используются гидроаккумуляторы. Но сейчас они встречаются все реже, т.к. гидромолот на азоте намного дольше прослужит и будет дешевле в обслуживании, чем аккумуляторный.

Кроме того, современные гидромолоты устроены таким образом, что масло может толкнуть боёк вверх только в том случае, если он немного приподнят над нижней точкой. Поднять поршень можно, уперевшись пикой в грунт или материал, который требуется разрушить. Таким образом, гидромолот не совершает холостых ударов. За счет этого увеличивается его срок службы.

Гидромолоты ICM

Гидравлические молоты южнокорейского производителя ICM сконструированы с учетом современных решений. Они используют азот в качестве упругого тела, а устройство цилиндра и бойка таково, что гидромолот не совершает холостых ударов. Поэтому он надежен, долговечен и прост в эксплуатации. Купить гидромолот ICM в группе компаний "Гидроимпульс". Обратите внимание, при этом вы получаете еще и квалифицированный сервис в течение гарантийного и послегарантийного срока службы.
