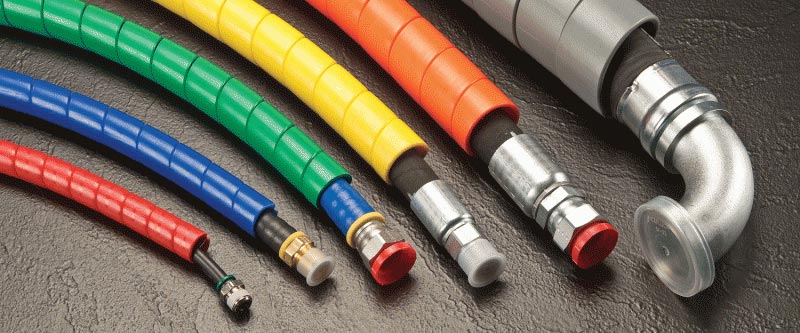

Термопластиковая абразивостойкая защитная спираль для РВД

Защитная спираль предотвращает повреждения посредством ударов и трения РВД, рукавов высокого давления, пневматических рукавов, других трубопроводов, различных кабельных систем.

С помощью пластиковых спиралей рекомендуется собирать системы рукавов и кабелей в жгуты, что повышает эргономику и безопасность эксплуатации оборудования.

Такое применение защитных спиралей заметно упрощает проектирование нового оборудования и машин.

Защитные спирали желтого цвета значительно улучшают заметность рукавов, предотвращают опасные ситуации повреждения рукавов и снижают травмоопасность оборудования.

В сравнении со стальной спиралью значительно снижается пореждение наружной оболочки рукавов и кабелей и снижаются эксплуатационные расходы.

Пластиковая

Защитная спираль для РВД изготовлена из прессованного пластика.

Современная технология производства обеспечивает такие плюсы как:

  • длительный срок службы, превышающий срок службы рукавов;
  • округленные грани, предотвращающие порчу наружного слоя РВД;
  • антистатические свойства обеспечивают применимость в условиях подземных работ;
  • легкость применения и возможность установки без демонтажа оборудования.

Защитная пластиковая спираль обладает следующими свойствами:

  • сопротивляемость кислотам, маслам и растворителям;
  • высокая гибкость;
  • большая площадь защиты РВД при изгибе, лучшая из аналогов;
  • стойкость к ультрафиолетовым излучению;
  • применение антистатического материала;
  • возможность сращивания благодаря готовому отверстию для крепления;
  • широкий диапазон рабочих температур от -50oC до +80oC, характерный для кимматических условий всей территории России;
  • возможность многоразового использования.

Защитные спирали легко установить как до, так и после монтажа РВД. Установка и эксплуатация защитной пластиковой спирали не требует специального обучения обслуживающего персонала.

Защитные спирали для рукавов высокого давления. Размеры. Применяемость.

Наружный диаметр, мм Внутренний диаметр, мм Вес, кг/м Толщина стенки, W/мм Шаг, P/мм Расстояние до отверстия, X/мм Диаметр отверстия, Z/мм Применяемость - диаметр рукава наружный, мм Применяемость - Ду рукава, мм
12 мм 9,6 0,04 1,2 10,5 - - - -
16 мм 13,4 0,06 1,3 12 - - 13 - 18 Ду06-Ду08
1SN, 2SN
20 мм 16,0 0,09 2,0 20 - - 18 - 24 Ду10-Ду12
1SN, 2SN
25 мм 20,6 0,15 2,2 25 - - 24 - 28 Ду16-Ду20
1SN, 2SN
32 мм 27,0 0,19 2,5 30 - - 28 - 40 Ду20
1SN, 2SN
40 мм 34,6 0,30 2,7 24 - - 35 - 45 Ду25
1SN, 2SN
50 мм 43,2 0,40 3,4 30 - - 40 - 55 Ду32
1SN, 2SN
63 мм 55,6 0,65 3,7 37 - - 55 - 62 Ду38
1SN, 2SN
75 мм 66,2 0,73 4,4 45 35 10 60 - 70 Ду51
1SN, 2SN
90 мм 80,2 1,20 4,9 45 35 10 70 - 90 -
110 мм 99,0 1,76 5,5 50 35 10 80 - 105 -
140 мм 127,0 2,50 6,5 55 35 10 120 - 150 -
